Продукция
Авиационный провод с изоляцией из политетрафторэтилена
Данный продукт обладает превосходными электрическими изоляционными и механико-физическими свойствами, а также отличается малыми габаритами, лёгким весом, огнестойкостью, ударопрочностью, стойкостью к тепловому старению, химической коррозии, высоким и низким температурам, кислотам, щелочам, маслам и другим растворителям. Может эксплуатироваться в диапазоне температур от –65 °C до +200 °C в течение длительного времени.
Описание
маркер

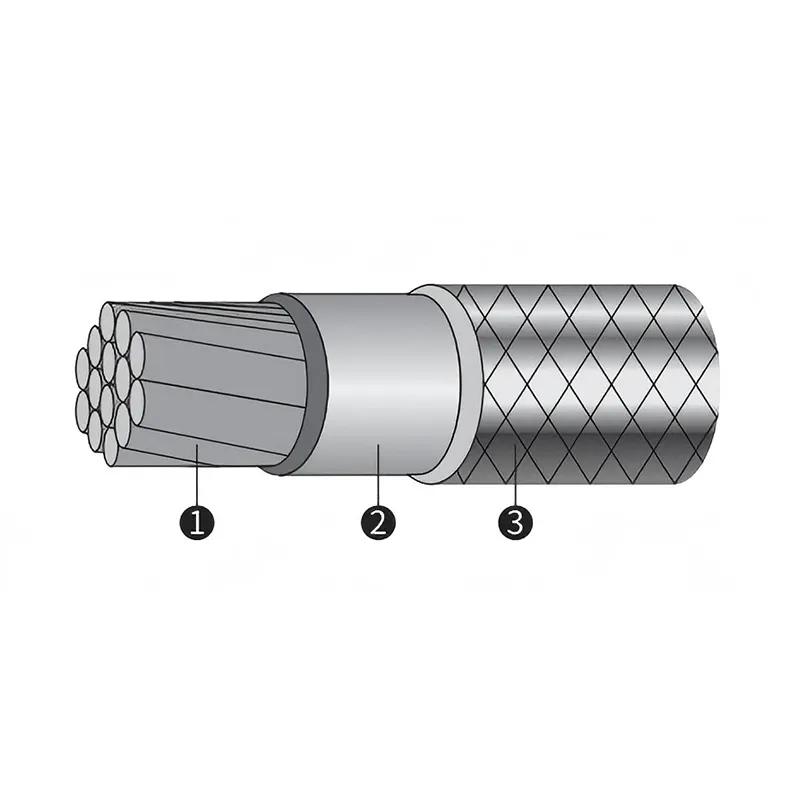

① Проводник ② Изоляция ③ Экранирование
Авиационные провода с тефлоновой (PTFE) изоляцией
AF-250, AFP-250, AF-250-1, AFP-250-1
Основные характеристики и применение
Данный продукт обладает превосходными электрическими изоляционными и механико-физическими свойствами, а также отличается малыми габаритами, лёгким весом, огнестойкостью, ударопрочностью, стойкостью к тепловому старению, химической коррозии, высоким и низким температурам, кислотам, щелочам, маслам и другим растворителям. Может эксплуатироваться в диапазоне температур от –65 °C до +200 °C в течение длительного времени.
Основное применение — электрические соединения между приборами и электронно-электрическим оборудованием в областях авиации, космоса, вооружения, судостроения и связи.
★ Номинальное напряжение: 600 В
★ Относительная влажность: при температуре +40 °C не более 98 %
★ Номинальная температура: –65 °C ~ +250 °C
★ Минимальный радиус изгиба: 5D (для сечения 0,12 – 2 мм²), 10D (для сечения 2,5 – 20 мм²)
| Модель | Наименование | Модель | Наименование |
| AF-250 | Монтажный провод с посеребрённой медной жилой и изоляцией из фторопласта (PTFE) | AF-250-1 | Монтажный провод с лужёной медной жилой и изоляцией из фторопласта PFA |
| AFP1-250 | Монтажный провод с посеребрённой медной жилой, изоляцией из фторопласта (PTFE) и экраном из лужёной медной оплётки | AFP1-250-1 | Монтажный провод с лужёной медной жилой, изоляцией из фторопласта PFA и экраном из лужёной медной оплётки |
| AFP2-250 | Монтажный провод с посеребрённой медной жилой, изоляцией из фторопласта (PTFE) и экраном из посеребрённой медной оплётки | AFP2-250-1 | Монтажный провод с лужёной медной жилой, изоляцией из фторопласта PFA и экраном из посеребрённой медной оплётки |
| Примечание: A — монтажный провод (монтажный провод); F — изоляция или оболочка из FEP; P1 — экран из лужёной медной проволоки; P2 — экран из посеребрённой медной проволоки; –250 — максимально допустимая длительная рабочая температура проводника; –1 — лужёная медная жила. |
|||
Конструктивные данные и основные характеристики
| Номинальная площадь сечения mm2 | Количество жил/Диаметр mm | Внешний диаметр провода, верхний предел mm | При 20℃ сопротивление постоянному току проводящего сердечника не болееΩ/km | Испытательное напряжение 50HzkV | При 20℃ удельное сопротивление изоляции не менееMΩ·Km | Расчетный вес продукта kg/km | ||||
| AF-250 AF-250-1 | AFP1-250 AFP2-250 AFP1-250-1 AFP2-250-1 | AF-250 AF-250-1 | AFP1-250 AFP2-250 AFP1-250-1 AFP2-250-1 | |||||||
| 0.06 | 7/0.1 | 1 | 1.45 | 349 | 2.2 | 1.5×106 | 1.9 | 5.58 | ||
| 0.12 | 7/0.15 | 1.15 | 1.7 | 151 | 3.1 | 6.87 | ||||
| 0.2 | 7/0.2 | 1.35 | 1.85 | 81.8 | 4.28 | 9.28 | ||||
| 0.3 | 1/0.6 | 1.3 | 1.8 | 62 | 4.31 | 11.35 | ||||
| 0.35 | 19/0.16 | 1.5 | 2.1 | 48.9 | 6.51 | 12.95 | ||||
| 0.5 | 19/0.18 | 1.65 | 2.25 | 37.7 | 7.63 | 19.66 | ||||
| 0.75 | 19/0.23 | 1.95 | 2.6 | 23.1 | 11.34 | 21 | ||||
| 1 | 19/0.26 | 2.1 | 2.75 | 17.8 | 13.9 | 22.34 | ||||
| 1.2 | 19/0.28 | 2.25 | 2.85 | 15.3 | 15.9 | 26.4 | ||||
| 1.5 | 19/0.32 | 2.4 | 3.3 | 11.8 | 20.02 | 29.31 | ||||
| 2 | 19/0.37 | 2.75 | 3.6 | 8.9 | 26.47 | 37.15 | ||||
| 2.5 | 49/0.26 | 3.4 | 4.1 | 7.4 | 33.82 | 47.76 | ||||
| 19/0.41 | 3.05 | 3.8 | 7.25 | 32.77 | 45.83 | |||||
| 3 | 49/0.28 | 3.6 | 4.3 | 6.45 | 38.79 | 55.95 | ||||
| 37/0.32 | 3.3 | 4.1 | 6.3 | 36.9 | 54.6 | |||||
| 4 | 49/0.32 | 3.95 | 4.6 | 4.65 | 49.1 | 63.49 | ||||
| 37/0.37 | 3.65 | 4.35 | 4.55 | 47.77 | 61.86 | |||||
| 5 | 49/0.36 | 4.5 | 5.15 | 3.88 | 61.62 | 80.1 | ||||
| 6 | 49/0.39 | 4.75 | 5.4 | 3.3 | 70.73 | 92.89 | ||||
