Коаксиальные радиочастотные кабели со сплошной политетрафторэтиленовой изоляцией серии SFF
Данное изделие предназначено для использования в беспроводной связи, радиовещании и аналогичном электронном оборудовании для передачи внутренних и внешних радиочастотных сигналов.
Описание
маркер
① Внутренний проводник из посеребренной медной проволоки
② Изоляция из политетрафторэтилена
③ Внешний проводник I из посеребренной медной проволоки
④ Обмотка из пленки политетрафторэтилена
⑤ Внешний проводник II из посеребренной медной проволоки
⑥ Оболочка из фторэтиленпропилена
Коаксиальный кабель с сплошной политетрафторэтиленовой изоляцией серии SFF
Основные характеристики и применение
Данное изделие предназначено для использования в беспроводной связи, радиовещании и аналогичном электронном оборудовании для передачи внутренних и внешних радиочастотных сигналов.
★ Номинальное напряжение: переменный ток 600 В (среднеквадратичное значение)
★ Номинальный температурный диапазон: -55°C ~ +200°C
★ Относительная влажность: не более 98% при температуре выше +40°C
Структурные данные и основные эксплуатационные характеристики
| Модель кабеля | Внутренний проводник (жилы/диаметр, мм) | Номинальный внешний диаметр изоляции | Номинальный внешний диаметр кабеля | Номинальное затухание | Волновое сопротивление, Ом | Испытательное напряжение, кВ | Расчетный вес, кг/км | |
| МГц | дБ/м | |||||||
| SFF-50-1 | 7/0.1 | 0.87 | 1.80 | 200 | 0.66 | 50 | 1.2 | 7.51 |
| SFF-50-1.5-1 | 7/0.18 | 1.50 | 2.55 | 0.39 | 2.0 | 16.0 | ||
| SFF-50-1.5-2 | 7/0.18 | 1.50 | 3.2 | 0.39 | 2.0 | 28 | ||
| SFF-50-2-1 | 1/0.73 | 2.20 | 3.30 | 0.24 | 3.0 | 26.3 | ||
| SFF-50-2-2 | 1/0.73 | 2.20 | 4.0 | 0.24 | 3.0 | 44.4 | ||
| SFF-50-3-1 | 1/0.93 | 3.0 | 4.50 | 0.18 | 4.0 | 50.4 | ||
| SFF-50-3-2 | 1/0.93 | 3.0 | 5.50 | 0.18 | 4.0 | 79.4 | ||
| SFF-50-5 | 1/1.48 | 4.60 | 6.40 | 0.12 | 6.4 | 86.9 | ||
| SFF-50-7 | 7/0.82 | 7.24 | 9.50 | 0.09 | 7.5 | 198.9 | ||
| SFF-75-1 | 1/0.17 | 0.87 | 1.80 | 200 | 0.57 | 75 | 1.2 | 7.28 |
| SFF-75-1.5-1 | 7/0.1 | 1.50 | 2.55 | 0.39 | 2.0 | 15.2 | ||
| SFF-75-1.5-2 | 7/0.1 | 1.50 | 3.2 | 0.39 | 2.0 | 27.2 | ||
| SFF-75-3-1 | 1/0.55 | 3.0 | 4.50 | 0.18 | 3.6 | 47.7 | ||
| SFF-75-3-2 | 1/0.55 | 3.0 | 5.50 | 0.18 | 3.6 | 76.5 | ||
| SFF-75-5 | 1/0.82 | 4.60 | 6.40 | 0.12 | 5.6 | 88.5 | ||
связаться с нами
Сопутствующие популярные продукты

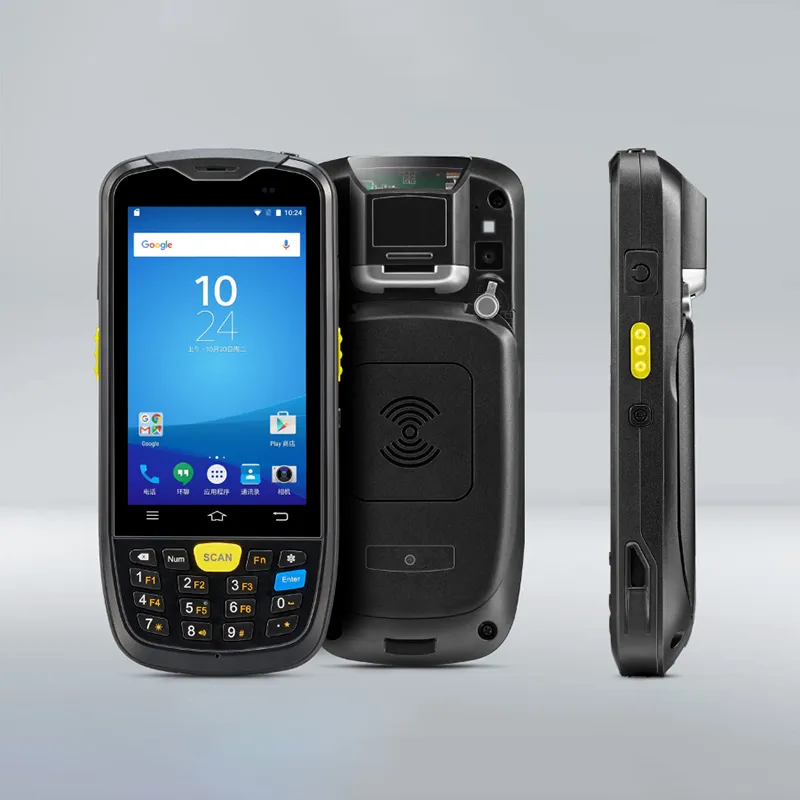

Промышленные интеллектуальные портативные терминалы
Данный промышленный интеллектуальный портативный терминал является тщательно разработанным мобильным и портативным устройством, сочетающим прочность и высокую производительность, специально созданным для логистики, складского хозяйства и промышленных сценариев.

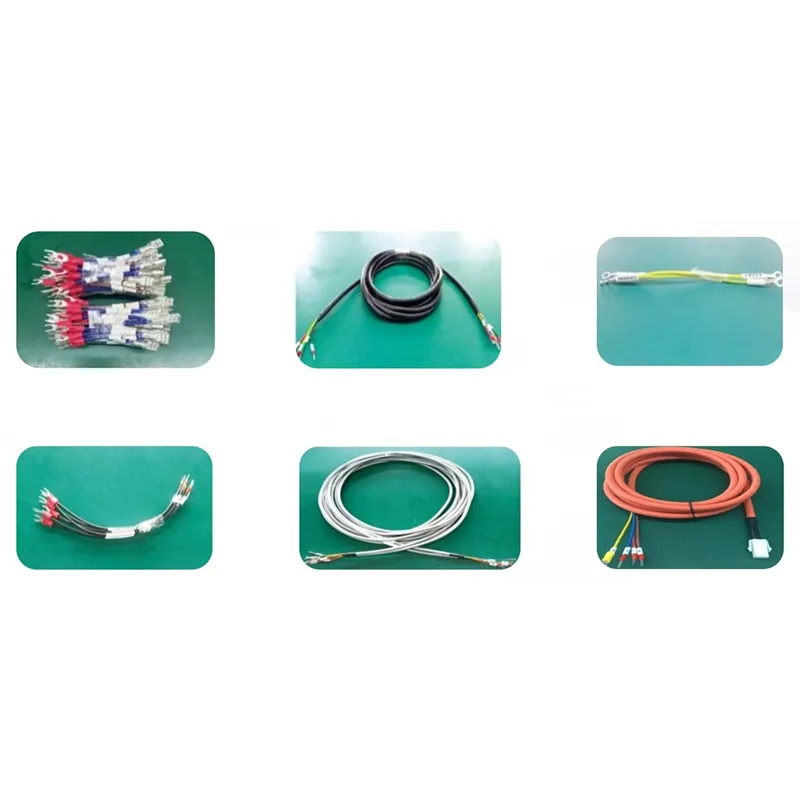

Сервоэлектромеханические кабельные жгуты
Сервоэлектромеханические кабельные жгуты являются ключевым носителем для передачи электроэнергии и сигналов в электромеханическом оборудовании и промышленных системах управления.
Авиационный провод с изоляцией из политетрафторэтилена
Данный продукт обладает превосходными электрическими изоляционными и механико-физическими свойствами, а также отличается малыми габаритами, лёгким весом, огнестойкостью, ударопрочностью, стойкостью к тепловому старению, химической коррозии, высоким и низким температурам, кислотам, щелочам, маслам и другим растворителям. Может эксплуатироваться в диапазоне температур от –65 °C до +200 °C в течение длительного времени.

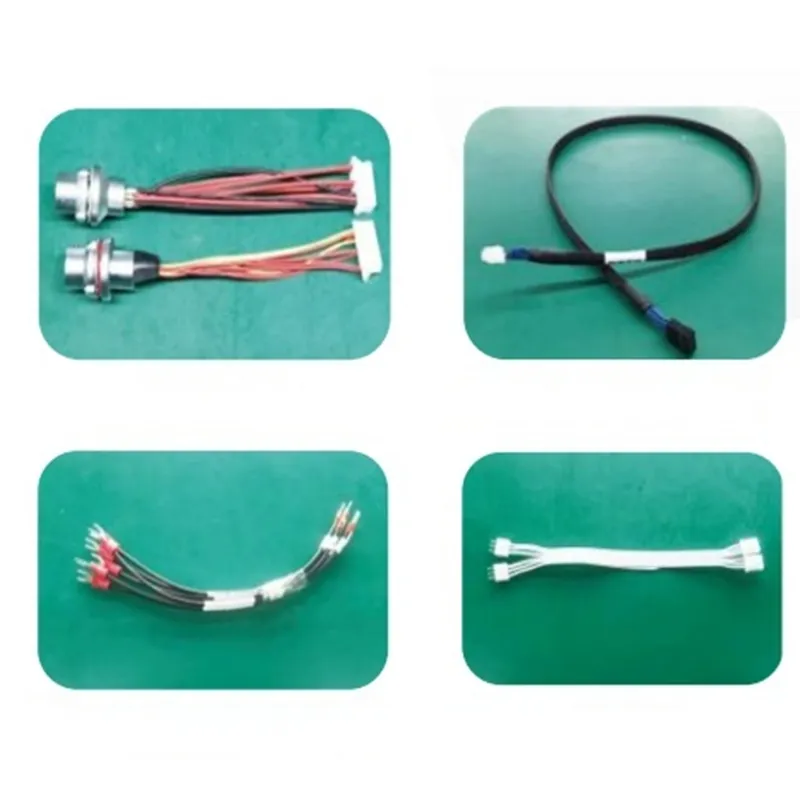

Потребительские кабельные жгуты
Потребительские кабельные жгуты являются ключевым связующим звеном для передачи сигналов и электроэнергии в электронном оборудовании.

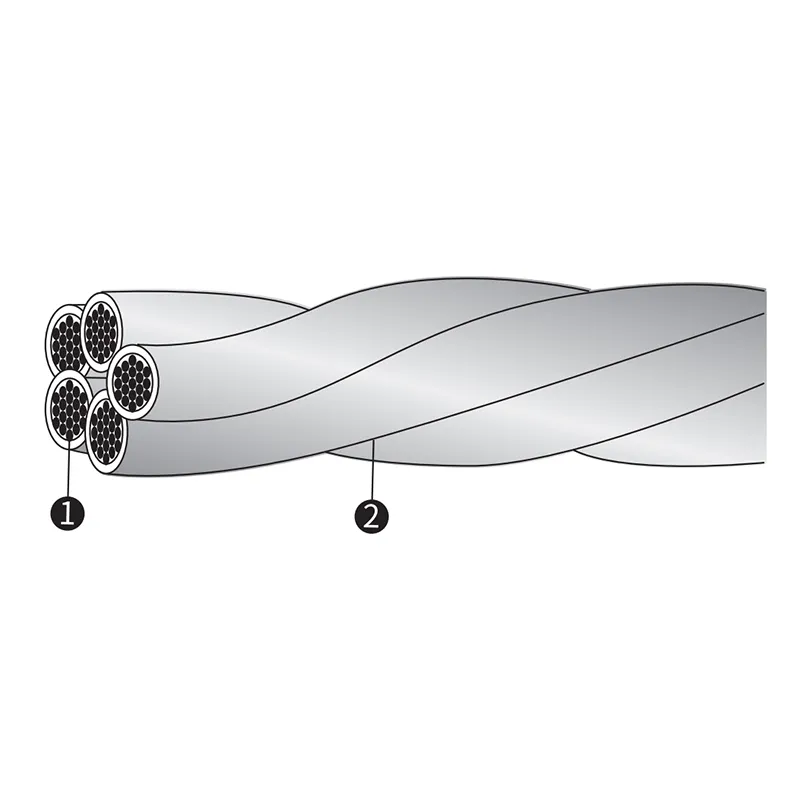

Многожильный высокочастотный возбуждающий провод для систем длинноволновой связи
Подходит для передачи сигналов и управления в высокочастотном коммуникационном оборудовании
Кабель с изоляцией из фторэтиленпропилена
Данный продукт обладает превосходными электрическими изоляционными и механико-физическими свойствами, а также отличается малыми габаритами, лёгким весом, самозатухаемостью, ударопрочностью, стойкостью к тепловому старению, химической коррозии, высоким и низким температурам, кислотам, щелочам, маслам и другим растворителям. Может эксплуатироваться в диапазоне температур от –65 °C до +200 °C в течение длительного времени.

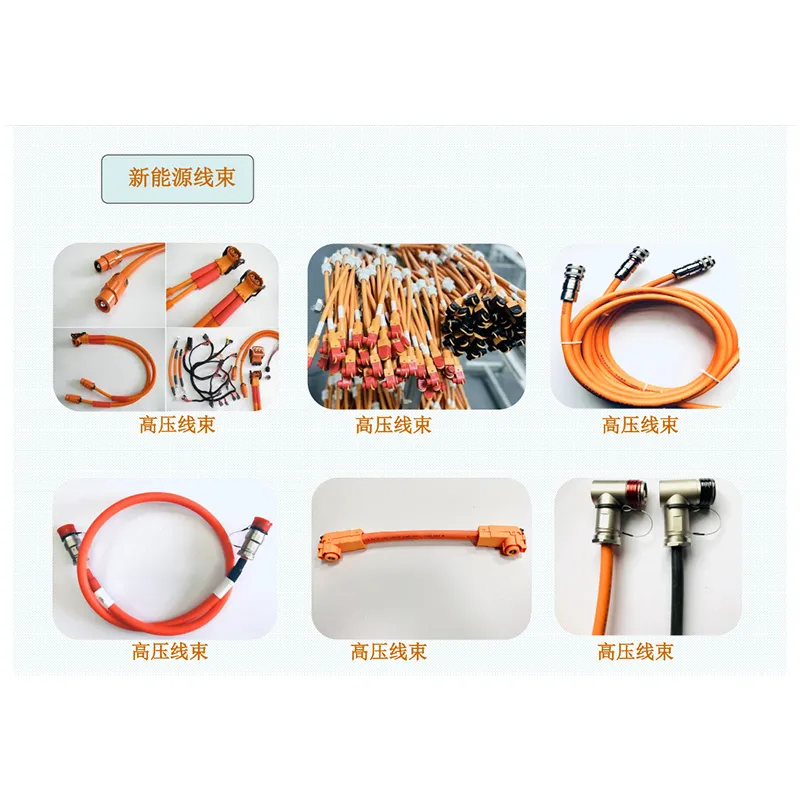

Высоковольтные кабельные жгуты для новой энергетики
Соединяют высоковольтные компоненты, такие как аккумулятор, электродвигатель и система зарядки, передавая высокое напряжение (может достигать 600 В и выше) и большой ток (например, 250 А), обеспечивая выход мощности и распределение энергии.

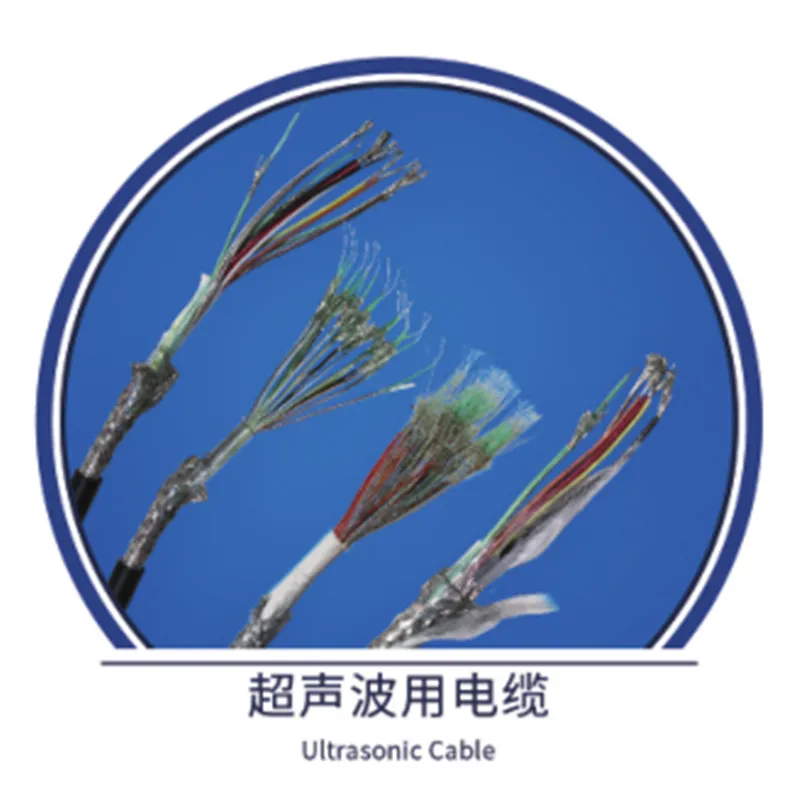

Кабель для УЗИ-аппаратов
Данный продукт представляет собой многожильный гибкий кабель для сенсоров, в основном используется для подключения медицинских электронных датчиков и УЗИ-зондов, а также может применяться для подключения других соответствующих сенсорных зондов.

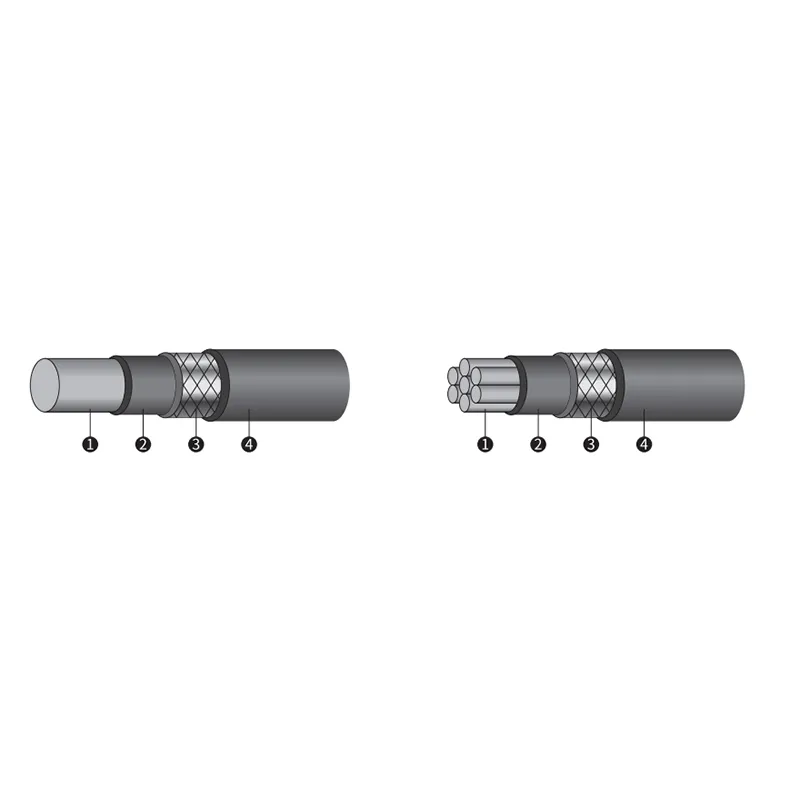

Радиочастотные кабели с полиэтиленовой изоляцией серии SYV
Предназначен для использования в радиосвязи и электронных устройствах, использующих аналогичные технологии.

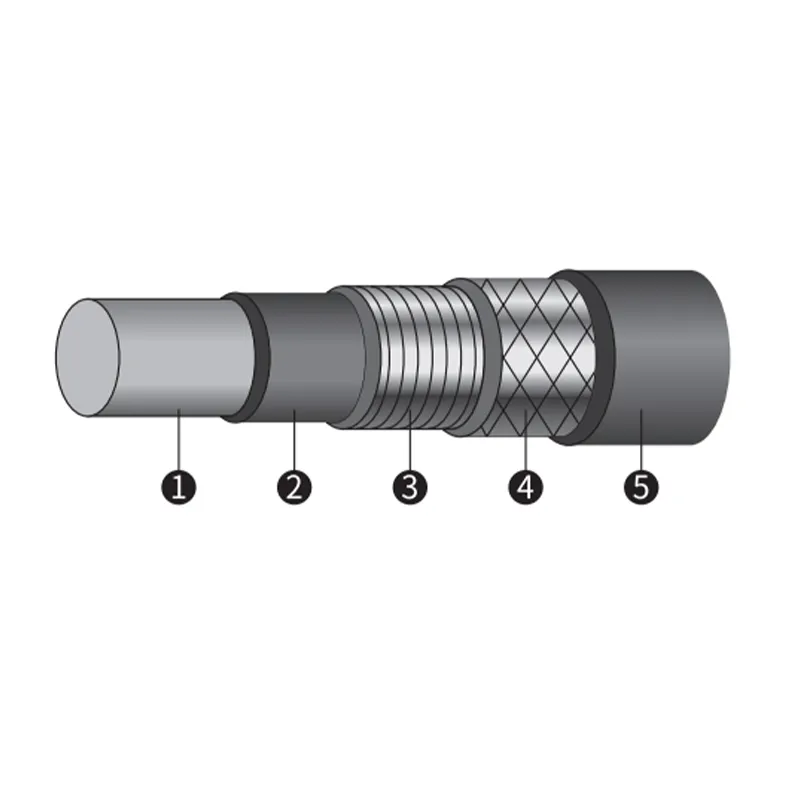

Гибкие радиочастотные кабели с физически вспененной полиэтиленовой изоляцией серии SYW
Предназначен для использования в различных радиосистемах, пейджинговых станциях, беспроводных телефонах, компьютерных сетях и т.д.

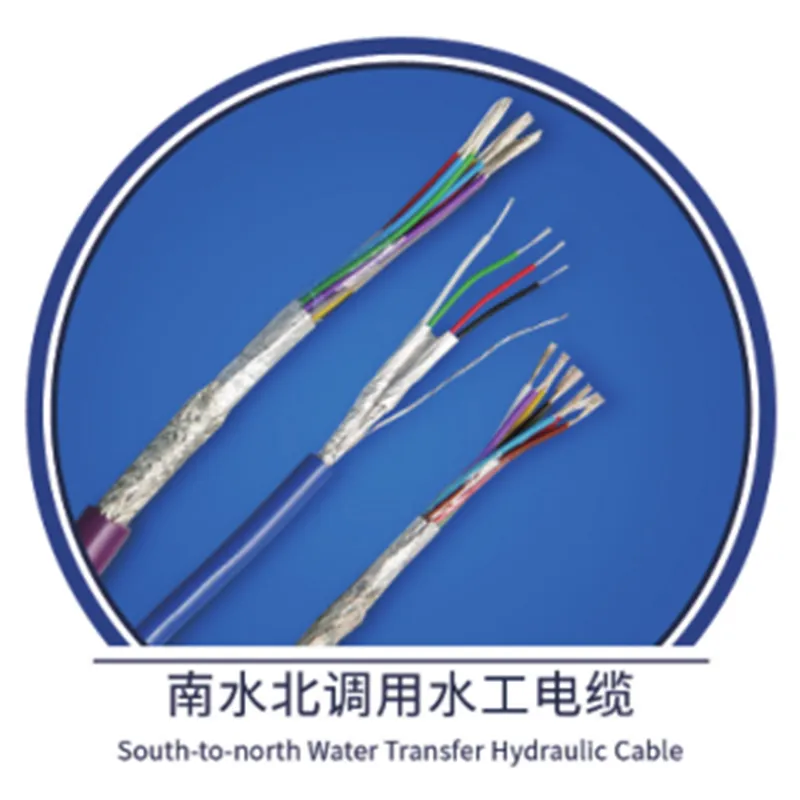

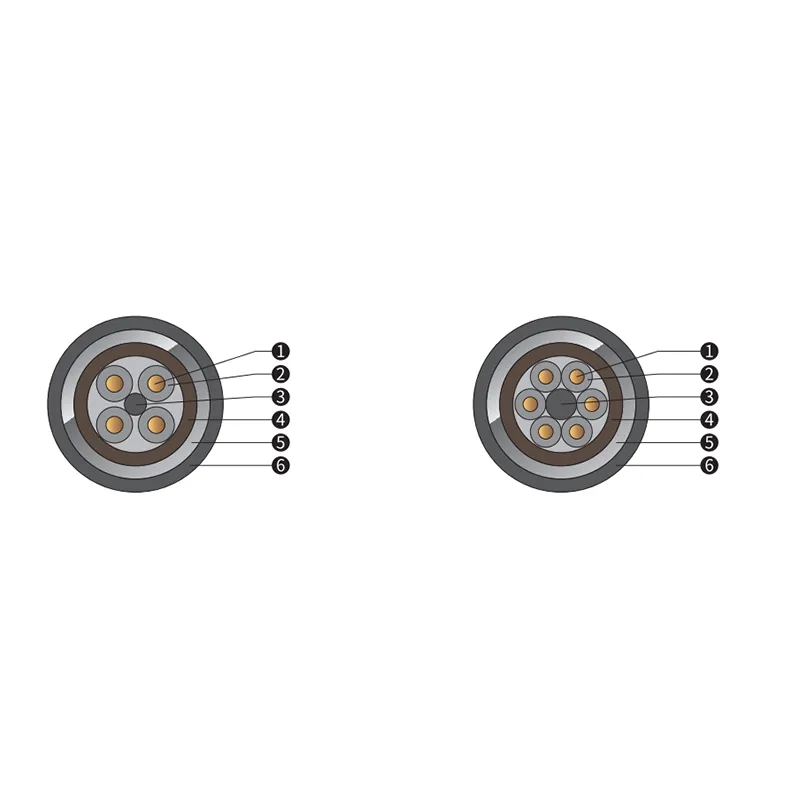

Кабель для гидравлических датчиков
Применяется для передачи сигналов и мониторинга оборудования гидротехнических сооружений.
Облегченный кабель с изоляцией из фторэтиленпропилена
Изделие обладает превосходными электроизоляционными и механико-физическими свойствами, а также отличается малыми габаритами, лёгким весом, огнестойкостью, ударопрочностью, стойкостью к термическому старению, химической коррозии, высоким и низким температурам, воздействию кислот, щёлочей, масел и других растворителей.

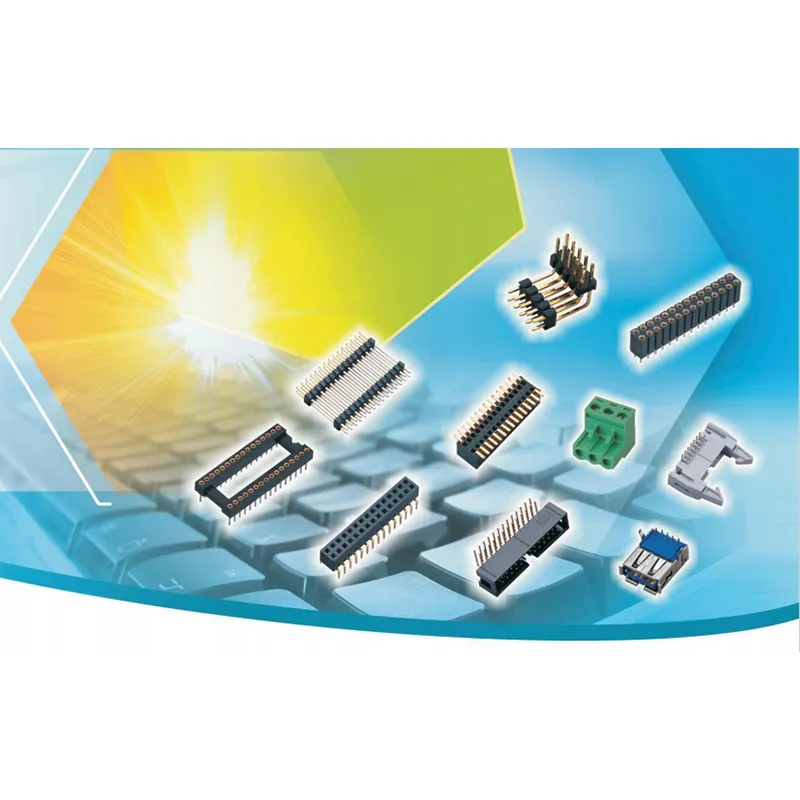

Электронные соединители
Электронный соединитель является ключевым компонентом, обеспечивающим передачу электрических сигналов и мощности, а также обмен данными.
Гибкие радиочастотные кабели с низкими потерями серии SFD
Данное изделие предназначено для использования в беспроводной связи, радиовещании и аналогичном электронном оборудовании для передачи внутренних и внешних радиочастотных сигналов.

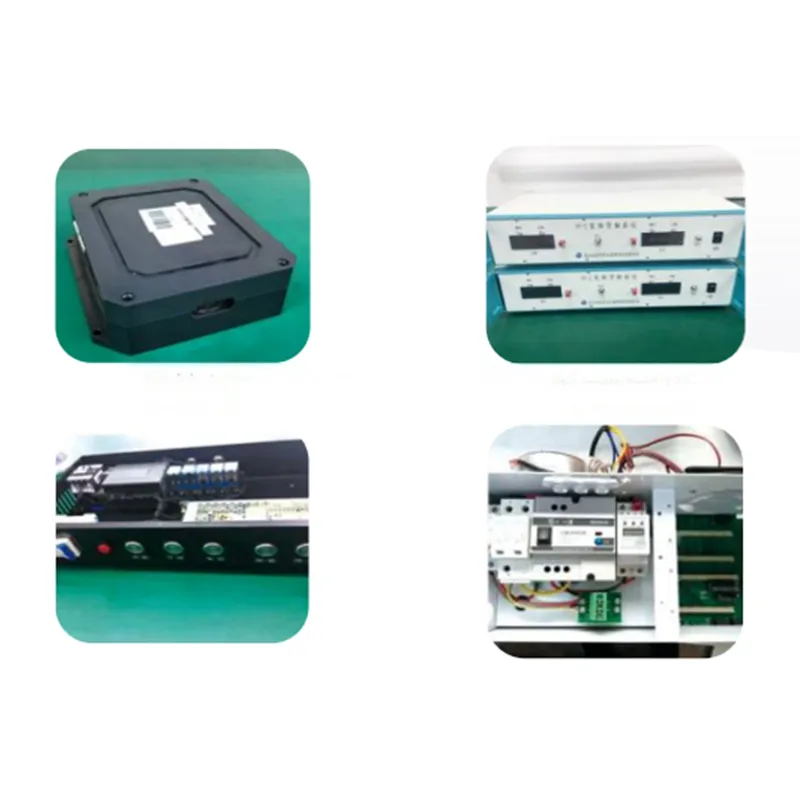

OEM и прочие кабельные жгуты
